คำอธิบาย

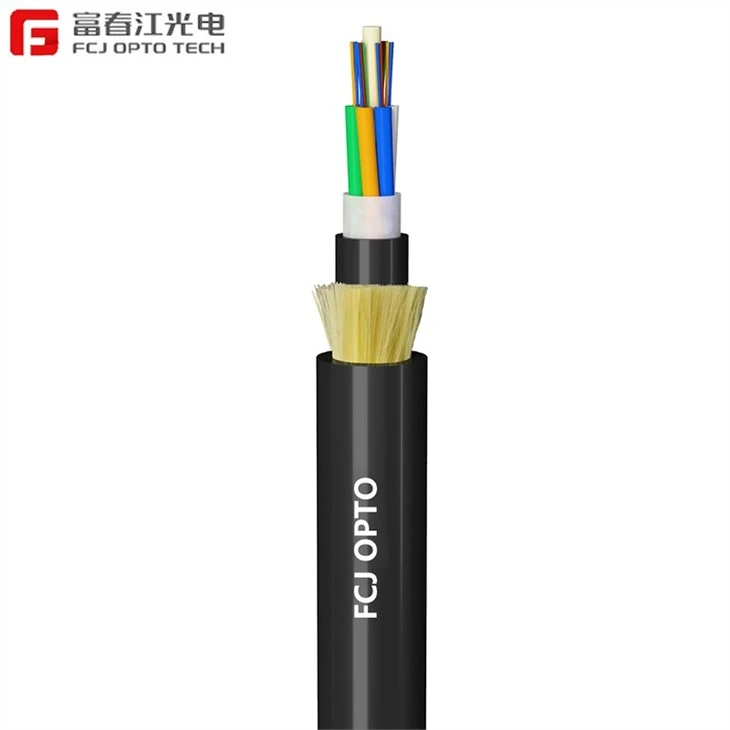

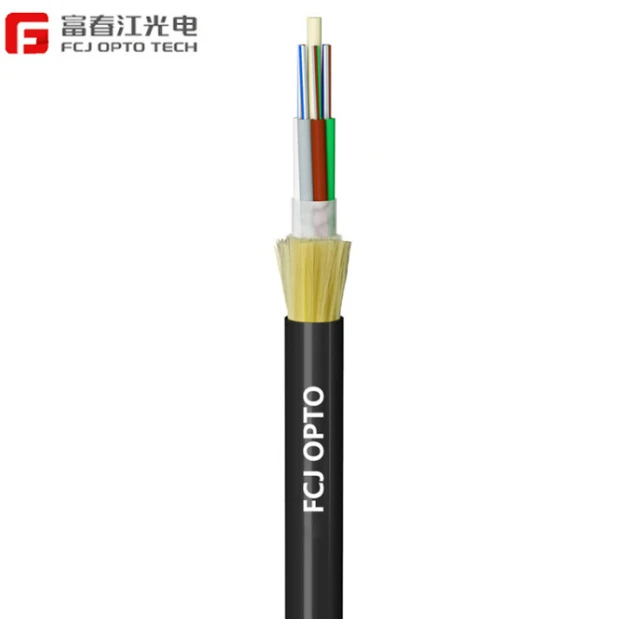

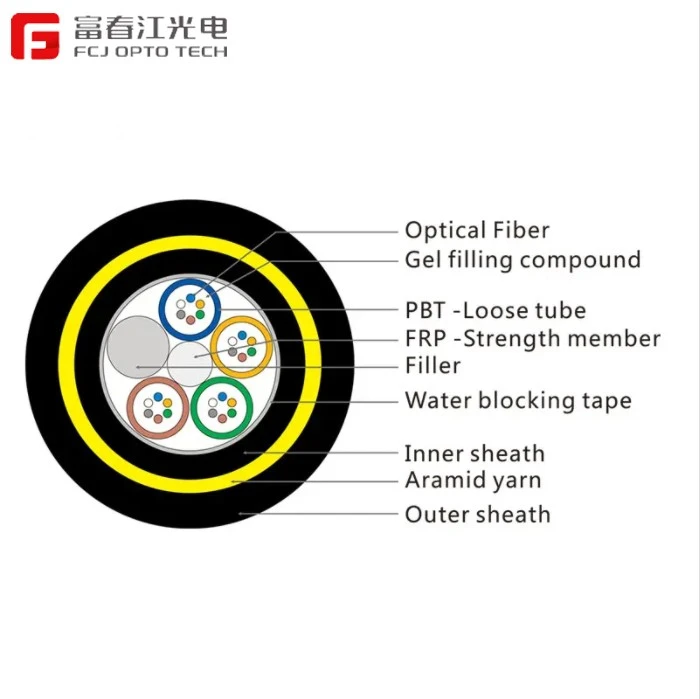

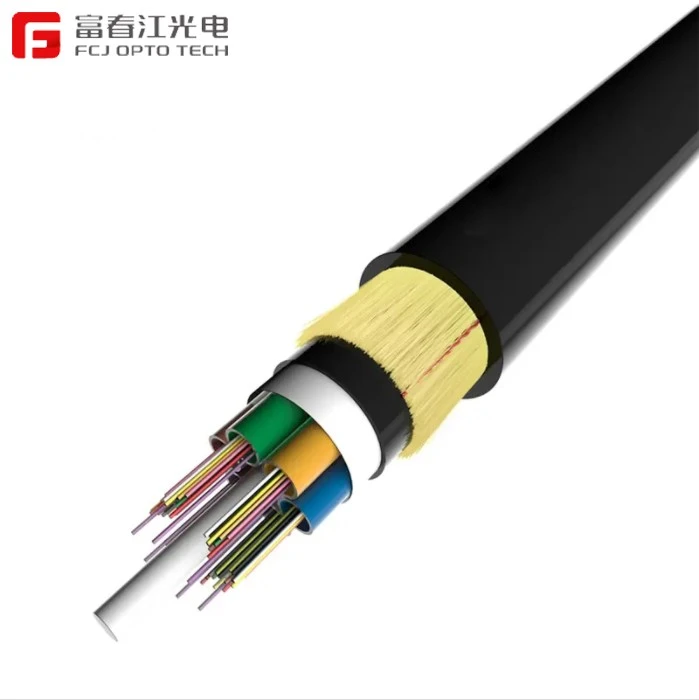

สายเคเบิล ADSS เป็นสายเคเบิลแบบเกลียวที่หลวม โดยเส้นใยขนาด 250μm จะถูกวางในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูง โดยท่อจะบรรจุด้วยสารอุดที่ทนน้ำ ท่อ (และสารอุด) จะถูกร้อยรอบ FRP (พลาสติกเสริมเส้นใย) เป็นส่วนเสริมความแข็งแรงส่วนกลางที่ไม่ใช่โลหะในแกนสายเคเบิลที่กะทัดรัดและกลม หลังจากที่แกนสายเคเบิลถูกเติมด้วยสารอุดแล้ว แกนสายเคเบิลจะถูกหุ้มด้วยปลอก PE (โพลีเอทิลีน) บางๆ ด้านใน หลังจากที่ชั้นเส้นใยอะรามิดที่ร้อยเป็นเกลียวถูกนำไปใช้ทับบนปลอกด้านในเพื่อใช้เป็นส่วนประกอบเสริมความแข็งแรงแล้ว สายเคเบิลจะถูกหุ้มด้วยปลอก PE หรือ AT (ป้องกันการติดตาม) ด้านนอก
ลักษณะเฉพาะ
· สามารถติดตั้งได้โดยไม่ต้องปิดไฟ
· ประสิทธิภาพ AT ที่ยอดเยี่ยม เหนี่ยวนำสูงสุดที่จุดทำงานของปลอก AT สามารถเข้าถึง 25kV
· น้ำหนักเบาและเส้นผ่านศูนย์กลางเล็ก ช่วยลดภาระที่เกิดจากน้ำแข็งและลม รวมถึงภาระบนเสาและพนักพิงหลัง
· ช่วงกว้างยาวมาก โดยช่วงกว้างที่สุดอยู่ที่มากกว่า 1,000 เมตร
· ประสิทธิภาพดีในด้านความแข็งแรงและอุณหภูมิ
· อายุการใช้งานการออกแบบคือ 30 ปี
แอปพลิเคชัน
สถานะจริงของสายไฟฟ้าเหนือศีรษะจะถูกนำมาพิจารณาอย่างเต็มที่เมื่อออกแบบสาย ADSS สำหรับสายไฟฟ้าเหนือศีรษะที่ต่ำกว่า 110kV จะใช้ปลอกหุ้มภายนอก PE สำหรับสายไฟฟ้าที่เท่ากับหรือมากกว่า 110kV จะใช้ปลอกหุ้มภายนอก AT การออกแบบเฉพาะของปริมาณอะรามิดและกระบวนการพันเกลียวสามารถตอบสนองความต้องการต่างๆ ได้
มาตรฐาน
สายเคเบิล ADSS เป็นไปตามมาตรฐาน IEEE P 1222 เช่นเดียวกับ IEC 60794-1
ลักษณะทางแสง
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
การลดทอน (+20 องศา ) |
@850นาโนเมตร |
|
|
น้อยกว่าหรือเท่ากับ 3.0 dB/กม. |
น้อยกว่าหรือเท่ากับ 3.0 dB/กม. |
|
@1300นาโนเมตร |
|
|
น้อยกว่าหรือเท่ากับ 1.0 dB/กม. |
น้อยกว่าหรือเท่ากับ 1.0 dB/กม. |
|
|
@1310นาโนเมตร |
น้อยกว่าหรือเท่ากับ 0.36 dB/กม. |
น้อยกว่าหรือเท่ากับ 0.40 dB/กม. |
|
|
|
|
@1550นาโนเมตร |
น้อยกว่าหรือเท่ากับ 0.22 dB/กม. |
น้อยกว่าหรือเท่ากับ 0.23dB/กม. |
|
|
|
|
แบนด์วิธ （ชั้น ก） |
@850นาโนเมตร |
|
|
มากกว่าหรือเท่ากับ 500 MHz·กม. |
มากกว่าหรือเท่ากับ 200 MHz·กม. |
|
@1300นาโนเมตร |
|
|
มากกว่าหรือเท่ากับ 1000 MHz·กม. |
มากกว่าหรือเท่ากับ 600 MHz·กม. |
|
|
รูรับแสงตัวเลข |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
ความยาวคลื่นตัดสายเคเบิล |
น้อยกว่าหรือเท่ากับ 1260nm |
น้อยกว่าหรือเท่ากับ 1480nm |
|
|
|
อุณหภูมิในการจัดเก็บ/การทำงาน : -40 องศาถึง + 70 องศา
|
พารามิเตอร์ทางเทคนิค |
||||||
|
จำนวนเส้นใย |
สแปน(ม.) |
เส้นผ่านศูนย์กลางสายเคเบิล(มม.) |
น้ำหนักสายเคเบิล(กก./กม.) |
ความต้านทานแรงดึง (MAT) (N) |
ความต้านทานการบดอัดระยะยาว/สั้น (N/100มม.) |
รัศมีการเบนจิงแบบสถิต/ไดนามิก (มม.) |
|
6 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
12 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
24 |
100 |
8.9 |
59 |
1300 |
600/1000 |
10D/20D |
|
48 |
100 |
9.7 |
67 |
1500 |
600/1000 |
10D/20D |
|
72 |
100 |
9.7 |
63 |
1600 |
600/1000 |
10D/20D |
|
96 |
100 |
11.6 |
98 |
2100 |
600/1000 |
10D/20D |
|
144 |
100 |
14.4 |
151 |
3000 |
600/1000 |
10D/20D |
